FRÉZY TVRDOKOVOVÉ
PRO TROCHOIDNÍ OBRÁBĚNÍ

• vysoká univerzálnost v různých materiálech
• velmi vhodné pro oceli ≤ 52 HRC, nerez a titan
• zesílená řezná hrana s děličem pro tvorbu krátkých třísek a jejich lepší odstraňování ze stroje
• vysoké posuvy díky 6 břitům

Příklady použití řezných podmínek:

NÁSTROJOVÁ OCEL 1.2343 (200 HB)
Nástroj: Ø 10 (6TROE-100-330-080)
Chlazení: EMULZE (8%)
Otáčky: 7000 ot/min
Posuv: 5885 mm/min
ap = 30 mm
ae = 1,0 mm

NEREZOVÁ OCEL 1.4301 (640 MPa)
Nástroj: Ø 10 (6TROE-100-330-080)
Chlazení: EMULZE (8%)
Otáčky: 5730 ot/min
Posuv: 4470 mm/min
ap = 30 mm
ae = 0,40 mm

1:43

Fréza trochoidní 6TROE v materiálu 1.4301 (1:43)

1:40

Fréza trochoidní 6TROE v materiálu 1.2312 (1:40)

1:48

Fréza trochoidní 6TROE v materiálu 1.2343 (1:48)

• extrémní životnost díky novému povlaku TiSiN-R

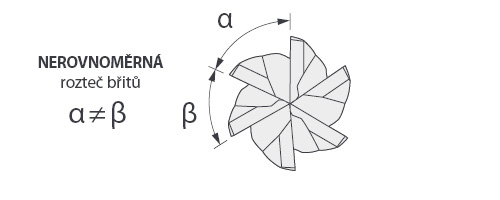

• minimalizace vibrací díky nerovnoměrné rozteči břitů a variabilním úhlům šroubovice 34° – 35°

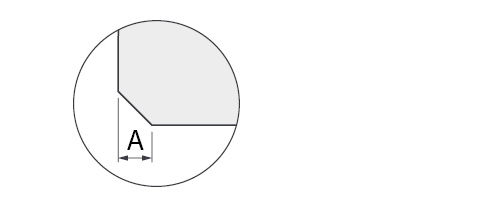

• jemné sražení rohů pro minimalizaci vyštipování (A ≈ 0,02 x Ø D frézy)

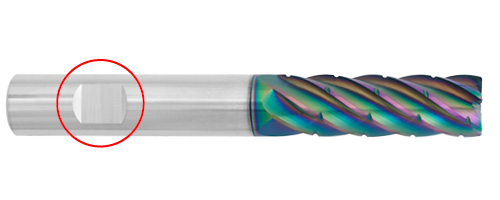

• stopka s drážkou WELDON (DIN 6535-HB) proti vytažení nástroje z upínače

• doporučujeme používat upínače WELDON-JET s chladícími kanálky z čela upínače


Katalogy ke stažení:

Katalogový list frézy trochoidní 6TROE (665.5 KB)

Řezné podmínky pro frézy trochoidní 6TROE (416.0 KB)
